CWG-FY型負壓自動放水器工作原理，CWG-FY型負壓自動放水器結構，CWG-FY型負壓自動放水器性能參數
一、負壓自動放水器工作原理
放水器的進水管與負壓平衡管均與瓦斯管路連接，起初，浮筒與托盤均處于更低位置，負壓平衡管和進水閥開啟，在瓦斯管路負壓的作用下通大氣閥與放水閥均處于關閉狀態。此時瓦斯管路的水可通過進水管流進放水器，隨著筒內積水的增多，待水位上升足以浮起浮漂時，浮漂將隨著水位上升而沿其導桿逐漸上升。
由于空氣進入放水器使筒內外壓力相等，在積水的靜水壓力作用下，放水閥被打開，開始放水。放水速度取決于筒內液面高度和放水管直徑的大小。
二、負壓自動放水器結構

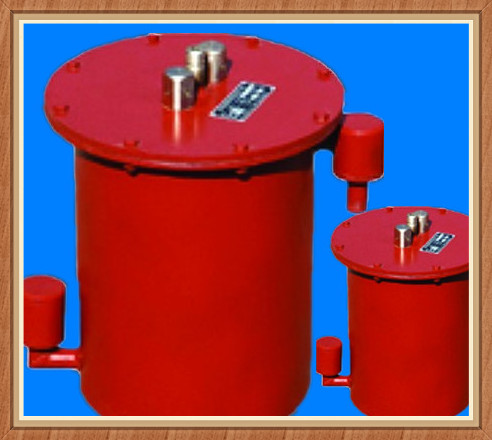

如附圖2所示，負壓自動放水器主要由通大氣閥1、負壓平衡管2、托盤3、側導向桿4、磁鐵5、中心導向桿6、外筒7、放水閥保護罩8、放水閥9、導向座10、浮漂11、進水閥12等組成。
三 負壓自動放水器性能參數
型號：CWG-FY
工作壓力：0～-0.09Mpa
介質溫度：1~60
適用負壓范圍：0～-0.09MPA
自動放水速度：1~3L（間歇放水）
外形尺寸（長×寬×高）：310*410 mm
重 量： 約35kg
